Timer/TimerTask 源码分析

0. 背景

在Java中，很常见的一个定时器的实现就是 Timer 类，用来实现定时、延迟执行、周期性执行任务的功能。

Timer 是定义在 java.util 中的一个工具类，提供简单的实现定时器的功能。和它配合使用的，是 TimerTask 类，这是对一个可以被调度的任务的封装。使用起来非常简单，如下示例：

// 0. 定义一个可调度的任务，继承自 TimerTask
class FooTimerTask extends TimerTask {

    @Override
    public void run() {
        // do your things
    }
}

// 1. 初始化Timer 定时器对象
Timer timer = new Timer("barTimer");

// 2. 初始化需要被调度的任务对象
TimerTask task = new FooTimerTask();

// 3. 调度任务。延迟1000毫秒后执行，之后每2000毫秒定时执行一次
timer.schedule(task, 1000, 2000);

以上，就是一个简单的使用Timer 的示例，下文将会分析Timer的源码实现。

1. 概述

在Timer 机制中，涉及到的关键类如下：

• Timer: 主要的调用的，提供对外的API；
• TimerTask: 是一个抽象类，定义一个任务，继承自Runnable
• TimerThread: 继承自 Thread，是一个自定义的线程类；
• TaskQueue: 一个任务队列，包含有当前Timer的所有任务，内部使用二叉堆来实现。

以上几个关键类的引用关系如下：

graph TD
A(Timer) -->|包含1个| B(TimerThread)
A -->|包含1个| C(TimerQueue)
B -->|持有引用| C
C -->|包含多个| D(TimerTask)
B -->|实现一个| E(线程 Thread)

简要描述的话，是：
1个 TimerThread —> 实现1个 线程
1个 Timer对象 —> 持有1个 TimerThread 对象
1个 Timer对象 —> 持有1个 TimerQueue 对象
1个 TimerQueue 对象 —> 持有 n个 TimerTask 对象

2. 源码分析

2.1 Timer类的源码分析

源码分析的话，我们最好是按照Timer 的使用流程来分析。
首先，是Timer 的创建：

// Timer有四个构造方法，但是本质上其实是做的相同的事情，即
// 1. 使用name 和 isDeamon 两个参数给 thread 对象做了参数设置；
// 2. 调用 thread 的 start() 方法启动线程
public Timer() {
    this("Timer-" + serialNumber());
}

public Timer(boolean isDaemon) {
    this("Timer-" + serialNumber(), isDaemon);
}


public Timer(String name) {
    thread.setName(name);
    thread.start();
}

public Timer(String name, boolean isDaemon) {
    thread.setName(name);
    thread.setDaemon(isDaemon);
    thread.start();
}

那么，或许大家会有一个疑问，thread 成员的初始化呢？这个时候，在代码里面找，就能发现：

// 这两个成员都是直接在声明的时候进行了初始化。
private final TaskQueue queue = new TaskQueue();
private final TimerThread thread = new TimerThread(queue);

可以看到 thread 和 queue两个成员都是在声明的时候直接初始化的，并且有意思的是，两个成员都是 final 类型的，这也就意味着这两个成员一旦创建就不会再改了，等于说把 thread、queue 和 Timer 对象这三者的生命周期强行绑定在一起了，大家一起创建，并且一经创建将会无法改变。

然后，创建了Timer 后，与之相关的队列也已经创建成功，而且相关联的线程也启动了，就可以进行任务的调度了，我们看下它的任务调度方法：

// Timer 包含有一组重载方法，参数为以下几个：
// 1. TimerTask task：需要被调度的任务
// 2. long delay: 指定延迟的时间；
// 3. long period: 指定调度的执行周期；
schedule(TimerTask task, long delay, long period)

多个重载的调度方法在经过一些一些列的状态判断、参数设置、以及把delay时间转换成实际的执行时间等之后，
最终完成该功能的是 sched 方法，详情见注释部分:

这里涉及到一个需要留意的点，是在调用schedule 方法的时候，会根据TimerTask 的类型来进行不同的计算，进而给TimerTask设置不同的 period 参数，TimerTask 的类型有以下几种：

1. 非周期性任务；对应 TimerTask.period 值为0；
2. 周期性任务，但是没有delay值，即立即执行；对应 TimerTask.period 值为正数；
3. 周期性任务，同时包含有 delay值；对应 TimerTask.period 值为负数；

在schedule 方法中，会

// 执行任务调度的方法
// 这里的 time 已经是经过转换的，表示该task 需要被执行的时间戳
private void sched(TimerTask task, long time, long period) {
    // 参数的合法性检查
    if (time < 0)
        throw new IllegalArgumentException("Illegal execution time.");

    if (Math.abs(period) > (Long.MAX_VALUE >> 1))
        period >>= 1;

    // 核心的调度逻辑
    // 由于是在多线程环境中使用的，这里为了保证线程安全，使用的是 synchronized 代码段
    // 对象锁使用的是在 Timer 对象中唯一存在的 queue 对象
    synchronized(queue) {

        // thread.newTasksMayBeScheduled 是一个标识位，在timer cancel之后 或者 thread 被停止后该标识位会被设为false
        // newTasksMayBeScheduled 为false 则表示该timer 的关联线程已经停止了。
        if (!thread.newTasksMayBeScheduled)
            throw new IllegalStateException("Timer already cancelled.");

        // 这里是把外部的参数，如执行时间点、执行周期、设置状态等等。
        // 这里为了线程安全的考虑，使用对 task 内部的 lock 对象加锁来保证。
        synchronized(task.lock) {
            if (task.state != TimerTask.VIRGIN)
                throw new IllegalStateException(
                    "Task already scheduled or cancelled");
            task.nextExecutionTime = time;
            task.period = period;
            task.state = TimerTask.SCHEDULED;
        }

        // 最后，把新的 task 添加到关联队列里面
        queue.add(task);

        // 这里，会使用打 TimerQueue 对象的 getMin() 方法，这个方法是获取到接下来将要被执行的TimerTask 对象
        // 这里的逻辑是check 新添加的 task 对象是不是接下来马上会被执行
        // 如果刚添加的对象是需要马上执行的话，会使用  queue.notify 来通知在等待的线程。

        // 那么，会有谁在等待这个 notify 呢？是TimerThread 内部，TimerThread 会有一个死循环，在不停从queue中取任务来执行
        // 当queue为空的时候，TimerThread 会进行 queue.wait() 来进行休眠的状态，直到有新的来任务来唤醒它
        // 下面的代码就是，当queue为空的时候，这个判断条件会成立，然后就通知 TimerThread 重新唤醒
        // 当然，下面的条件成立也不全是 queue 为空的情况下
        if (queue.getMin() == task)
            queue.notify();
    }
}

2.2 TimerTask 的源码分析

接下来，本文将会分析 TimerTask 的源码。相对于Timer 来说，它的源码其实很简单，TimerTask 是实现了Runnable 接口，同时也是一个抽象类，它并没有对 Runnable 的 run() 方法提供实现，而是需要子类来实现。

它对外提供了以下几个功能：

• 包含有一段可以执行的代码（实现的Runnable 接口的run方法）
• 包含状态的定义。它有一个固定的状态：VIRGIN（新创建）、SCHEDULED（被调度进某一个 timer 的队列中了，但是还没有执行到）、EXECUTED（以及执行过了）、CANCELLED（任务被取消了）。
• 包含有取消的方法。
• 包含有获取下一次执行时间的方法。

相关的源码如下：

// 取消该任务
public boolean cancel() {
    synchronized(lock) {
        boolean result = (state == SCHEDULED);
        state = CANCELLED;
        return result;
    }
}

// 根据执行周期，和设置的执行时间，来确定Task的下一次执行时间。
public long scheduledExecutionTime() {
    synchronized(lock) {
        // 其中，period 的值分为3种情况：
        // 取值为0: 表示该Task是非周期性任务；
        // 取值为正数: 表示该Task 是立即执行没有delay的周期性任务，period 的数值表示该Task 的周期
        // 取值为负数: 表示该Task 是有 delay 的周期性任务，period 相反数是该Task 的周期
        return (period < 0 ? nextExecutionTime + period
                           : nextExecutionTime - period);
    }
}

2.3 TimerThread 的源码分析

TimerThread 首先是一个 Thread 的子类，而且我们知道，在Java中，一个Thread 的对象就是代表了一个JVM虚拟机线程。那么，这个 TimerThread 其实也就是一个线程。

对于一个线程来说，那么它的关键就是它的 run() 方法，在调用线程的 start() 方法启动线程之后，接下来就会执行线程的 run() 方法,我们看下 TimerThread 的run() 方法：

public void run() {
    try {
        // 启动 mainLoop() 方法，这是一个阻塞方法，正常情况下会一只阻塞在这里
        // 当 mainLoop() 执行完毕的时候，也即是这个线程退出的时候。
        mainLoop();
    } finally {
        // Someone killed this Thread, behave as if Timer cancelled
        // 做一些收尾工作
        synchronized(queue) {
            newTasksMayBeScheduled = false;
            queue.clear();  // Eliminate obsolete references
        }
    }
}

从以上可以明确得看出，TimerThread 里的实现是调用 mainLoop() 启动了一个死循环，这个死循环内部的工作就是这个线程的具体工作了，一旦线程的死循环执行完毕，线程的 run 方法就执行完了，线程紧接着就退出了。熟悉Android的朋友可能已经觉得这里的实现非常眼熟了，没错，这里的实现和Android平台的 Handler + HandlerThread + Looper 的机制非常相像，可以认为Android平台最初研发这套机制的时候，就是参考的Timer 的机制，然后在上面做了些升级和适合Android平台的一些改动。

下面是 mainLoop() 方法：

private void mainLoop() {
    // 一个死循环
    while (true) {
        try {
            TimerTask task;
            boolean taskFired;
            synchronized(queue) {
                // 会等待到队列不为空，结合上面章节的分析，我们可以确定在新添加 TimerTask 到queue中的时候
                // 会触发到 queue.notify() 然后通知到这里。
                while (queue.isEmpty() && newTasksMayBeScheduled)
                    queue.wait();

                // queue 为空，说明 timer 被取消了
                if (queue.isEmpty())
                    break; // Queue is empty and will forever remain; die


                long currentTime, executionTime;
                // 又一次看到这个 queue.getMin() ，这个是根据接下来的执行时间来获取下一个需要被执行的任务
                task = queue.getMin();

                // 需要修改 task对象的内部数值，使用synchronized 保证线程安全
                synchronized(task.lock) {
                    // TimerTask 有多种状态，一旦一个 TimerTask 被取消之后，它就不会被执行了。
                    if (task.state == TimerTask.CANCELLED) {
                        queue.removeMin();
                        continue;  // No action required, poll queue again
                    }

                    // 获取到当前时间，和这个取出来的task 的下一次执行时间
                    currentTime = System.currentTimeMillis();
                    executionTime = task.nextExecutionTime;

                    // 这里会check 当前这个 task 是不是已经到时间了
                    // 这里会把是否到时间了这个状态保存在 taskFired 里面
                    if (taskFired = (executionTime<=currentTime)) {
                        // 根据上文的分析，TimerTask 根据 task.period 值的不同，被分为3种类型
                        // 这里的 task.period == 0 的情况，是对应于一个非周期性任务
                        if (task.period == 0) {
                            // 非周期性任务，处理完就完事了，改状态，移除队列
                            queue.removeMin();
                            task.state = TimerTask.EXECUTED;
                        } else {
                            // 周期性任务，会被重新调度，也不会被移除队列
                            queue.rescheduleMin(
                              task.period<0 ? currentTime   - task.period
                                            : executionTime + task.period);
                        }
                    }
                }

                // 这里是另一个会等待的地方，这个是为了等待任务的到期，等待时间就是距离到执行之间的时长
                if (!taskFired)
                    queue.wait(executionTime - currentTime);
            }

            // taskFired 变量经过上面的步骤以及判断过了，如果是 true，说明task以及到时间了
            // 到时间就运行完事。
            if (taskFired)
                task.run();
        } catch(InterruptedException e) {
        }
    }
}

TimerThread 中除了上面的主要逻辑之外，还有一些需要关注的地方，那就是它持有一个 TimerQueue 的对象，这个对象是在创建的时候外部传进来的，也是和当前的Timer 关联的TimerQueue：

// 这里的官方注释，说明了为什么是在TimerThread 中引用了 TimerQueue而不是引用了 Timer。
// 这么做是为了避免循环引用（因为Timer中引用了TimerThread），进而避免循环引用可能导致的JVM gc 失败的问题
// 我们都知道，Java 是一门通用的语言，虽然官方的HotSpot JVM中是能解决循环引用的GC问题的，但是这并不意味着
// 其他第三方的JVM也能解决循环引用导致的GC问题，所以这里干脆就避免了循环引用。

/**
 * Our Timer's queue.  We store this reference in preference to
 * a reference to the Timer so the reference graph remains acyclic.
 * Otherwise, the Timer would never be garbage-collected and this
 * thread would never go away.
 */
private TaskQueue queue;

2.4 TimerQueue 的源码分析

TimerQueue 的逻辑上是一个队列，所有它包含有一个队列常见的那些方法，如 size()、add()、clear()等方法。下面我们找一些重要的方法进行分析：

首先，在上文的分析中，我们以及见过TimeQueue 的 getMin() 方法了，这个方法是获取当前的队列里面，接下来应该被执行的TimerTask，也就是说，是执行时间点 数值最小的那一个，那么我们就先看下它的源码：

/**
 * Return the "head task" of the priority queue.  (The head task is an
 * task with the lowest nextExecutionTime.)
 */
TimerTask getMin() {
    return queue[1];
}

What??? 就这吗？为啥这么简单？为啥就返回 queue[1] 就对了？

你是不是也有这样的疑问，那么带着疑问往下看吧。

接下来，是添加一个TimerTask 到队列中：

// 内部存放TimerTask 数据的，是一个数组，设置的数组初始大小是128
private TimerTask[] queue = new TimerTask[128];

// 存放当前的TimerTask 的数量
// 而且 TimerTask 是存放在 [1 - size] 位置的，数组的第0位置没有数据
// 至于为什么要 存放在 [1 - size] 请看下文。
private int size = 0;

/**
 * Adds a new task to the priority queue.
 */
void add(TimerTask task) {
    // check 下数据的容量是否还够添加，不够的话会先进行数组的扩容
    // 这扩容一次就是2倍增加
    if (size + 1 == queue.length)
        queue = Arrays.copyOf(queue, 2*queue.length);

    // 把新的TimerTask 放在数组的最后一个位置
    // size 的初始化值是0，从这里可以看出来，这里会先把size自增1，然后再添加到数组中
    // 其实是从数组位置的 1 开始添加 TimerTask 的，0的位置是空的
    queue[++size] = task;

    // 然后调用了这个奇怪的方法
    fixUp(size);
}

从上文看出，add 方法本身也没什么奇特的，就是很简单地把新的 TimerTask 放在了数据的最新的位置，只是里面调用了一下另一个方法 fixUp() ，好，那么我们接着分析这个方法：

// 从上文可以看出，参数 k 是当前的数组size 值，也是最后一个TimerTask 的下标索引
private void fixUp(int k) {
    // 首先，这是一个循环，循环条件是 k > 1
    while (k > 1) {
        // 位运算，操作，把 k 右移一位，得到的结果是：偶数相当于除以2，奇数相当于先减1再除以2
        int j = k >> 1;

        // 比较 j 和 k 两个位置的下次执行时间，j 不大于 k 的话，就停止循环了
        if (queue[j].nextExecutionTime <= queue[k].nextExecutionTime)
            break;

        // j 大于 k 位置的时间的话，就要进行下面的动作
        // 这是一个典型的交换操作
        TimerTask tmp = queue[j];  queue[j] = queue[k]; queue[k] = tmp;

        // k 值缩小到j，去逼近循环条件 k>1
        k = j;
    }
}

看了上面对 fixUp() 的分析，是不是仍然一脸懵？或许也有些熟悉算法的朋友已经觉察出些什么了，那么这个地方的逻辑是什么呢？

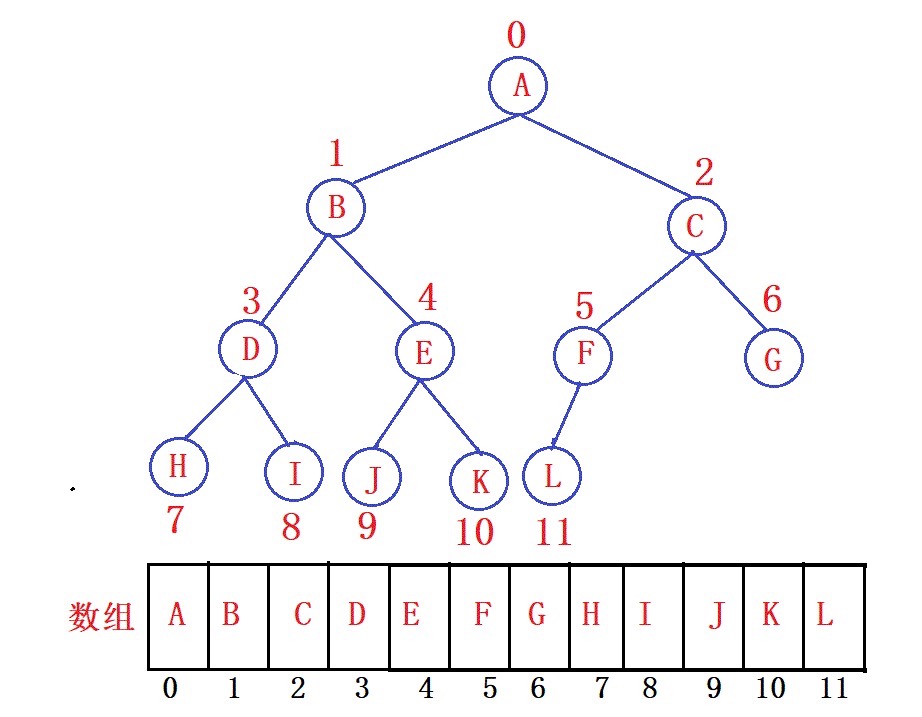

有了右移一位、[1, size]的区间等蛛丝马迹，我想聪明的你已经猜出来了，这个数组queue 里面，是存放了一个完全二叉树。
我们回想一下用数组实现完全二叉树的算法题（可以参考下：数组实现二叉树）？

在发现 queue 数组是一个二叉树之后，再去理解上面的 fixUp() 方法其实就很简单了，里面的过程是这样的：

• 从二叉树的最后一个叶子结点开始循环；
• 获取这个叶子结点的父结点（完全二叉树中对应的父结点的索引是：子结点位运算右移一位得到的）
• 判断父结点和子结点中对应的 TimerTask 的 nextExecutionTime 的大小，如果父比子的小，则停止循环；如果父比子的大，则交互负责结点；
• 重复以上循环，直到遍历到根结点；

通过以上分析，能发现在每一次新增一个结点后，使用 fixUp()，方法直接对整个二叉树进行了重排序，使得 TimerTask 的nextExecutionTime 值最小的结点，永远被放置在了二叉树的根结点上，也即是queue[1]。这也就搞明白了为什么 getMin 的实现，是直接获取的 queue[1] 。

同样的道理，在每一次执行 Timer.purge() 方法，清理了TimerQueue中已经取消的Task之后，会执行另一个 fixDown() 方法，它的逻辑正好是和 fixUp() 相反的，它是从根结点开始遍历的，然后到达每一个叶子结点以整理这个二叉树，这里就不再赘述。

回过头来，我们再看下TimerQueue中的实现，会发现它其实是一个二叉堆，二叉堆是一个带有权重的二叉树，详情可以参考：二叉堆。这里不再多说。

3. 总结

通过以上的分析，总的来说，就是每一个 Timer对象中，包含有一个线程（TaskThread）和一个队列（TaskQueue）。TaskQueue 的实现是一个二叉堆（Binary Heap）的结构，二叉堆的每一个节点，就是 TimerTask 的对象。
